圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
河南信陽20*14.32米劉總雙拼三層復式別墅設計圖。劉總是和哥哥一起蓋這棟別墅。設計師將此款雙拼別墅外觀定位于簡歐設計，外立面采用淺褐色搭配米白色面磚。整體簡潔大氣，經典不過時的款式。前后拱形結構的門廳，不僅造型獨特，前呼后應，更彰顯頁數進出戶的寬敞和大氣，充滿儀式感。二到三樓歐式羅馬柱設計，不僅具有支撐力，也能讓房屋別墅的設計感增強。小編非常喜歡這款三層的雙拼設計，正在準備建雙拼的朋友們，不妨看一下這款設計哦。圖紙齊全，請放心購買。
設計功能：
☑ 占地尺寸：20*14.32米
☑ 占地面積：260.22㎡
☑建筑面積：725.97㎡
☑ 建筑結構：磚混結構
☑ 造價估算：73-78萬
☑ 一層建筑面積（包含外墻）：260.22㎡
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：14.260米，建筑面積725.97平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.8米，二層層高3.3米，三層層高3.3米。
后期效果圖：
俯視效果圖：
背面效果圖:

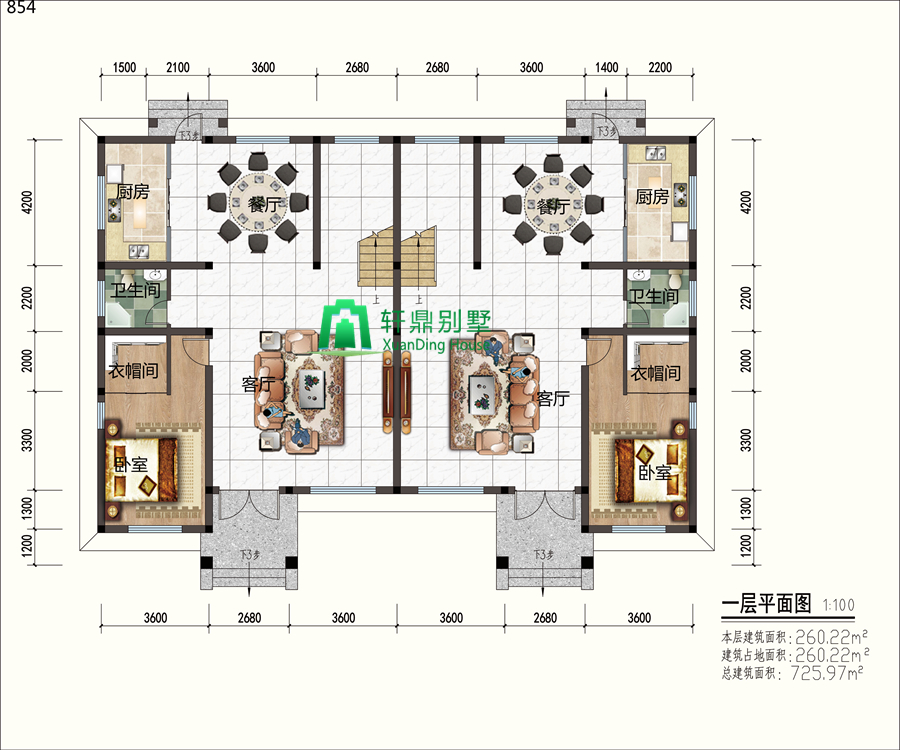

一層平面圖：每戶配有客廳，廚房，餐廳，衛生間，臥室。一層為基本的布局設計。帶有一間臥室+衣帽間。平時此間臥室老人或者孩子居住，非常得方便。衛生間也鄰近臥室，便捷生活。餐廳處留有后門設計，非常符合農村自建房特點。

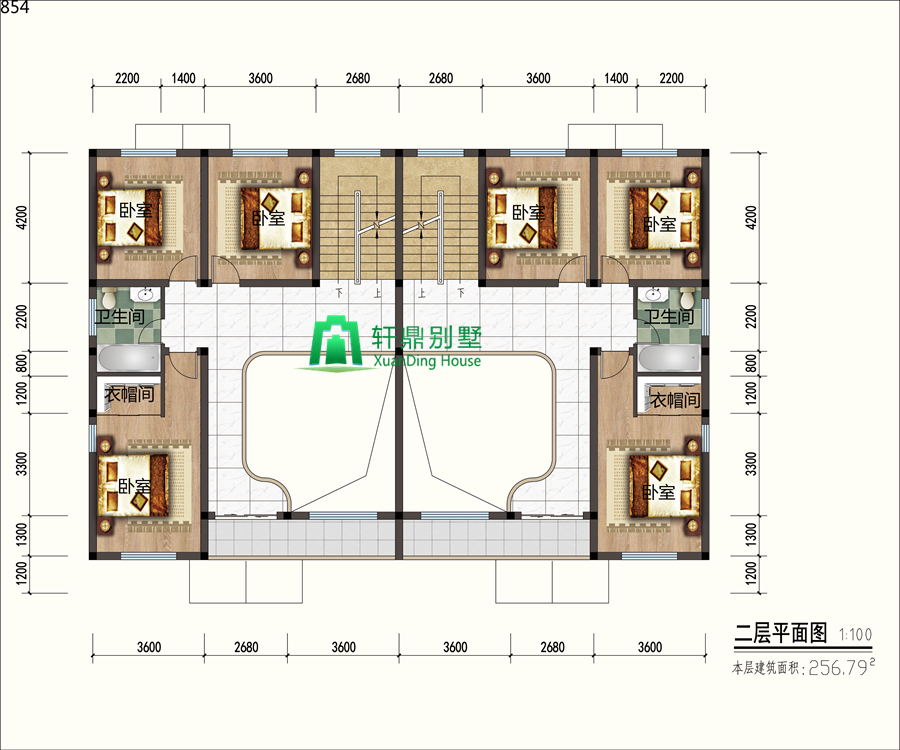

二層平面圖： 每戶配有臥室，衛生間，陽臺。三間臥室的設計，滿足一家人的住宿需求，配有小的陽臺設計，晾曬衣物很合適。

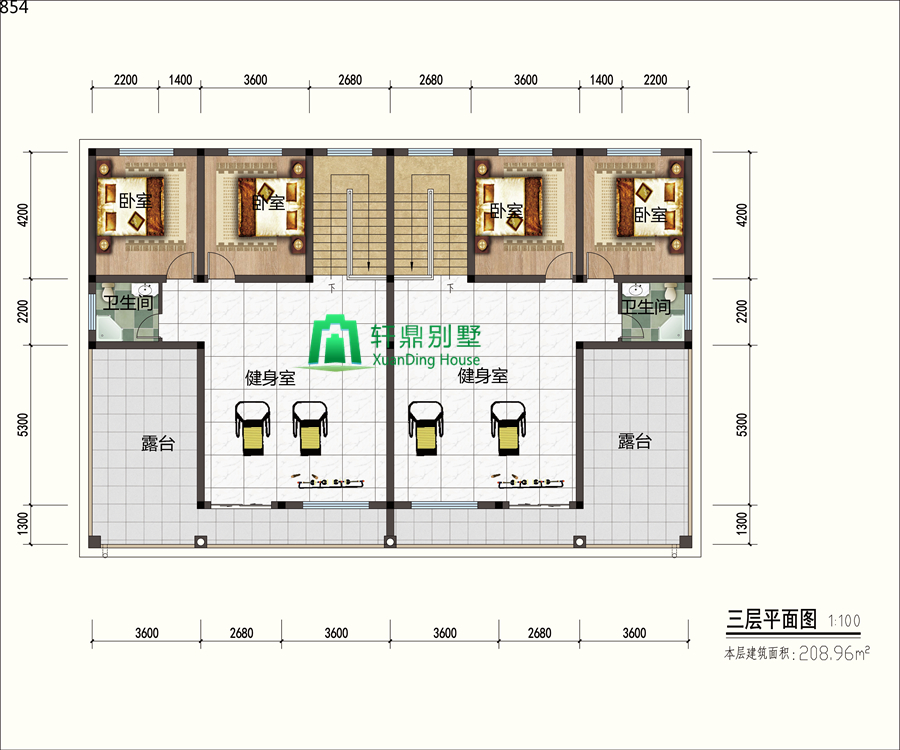

三層平面圖： 每戶配有臥室，衛生間，健身區域，露臺。充分地留了客臥的設計，也可做雜物間。劉總兄弟兩人都比較喜歡健身，將客廳區域做成了健身室。

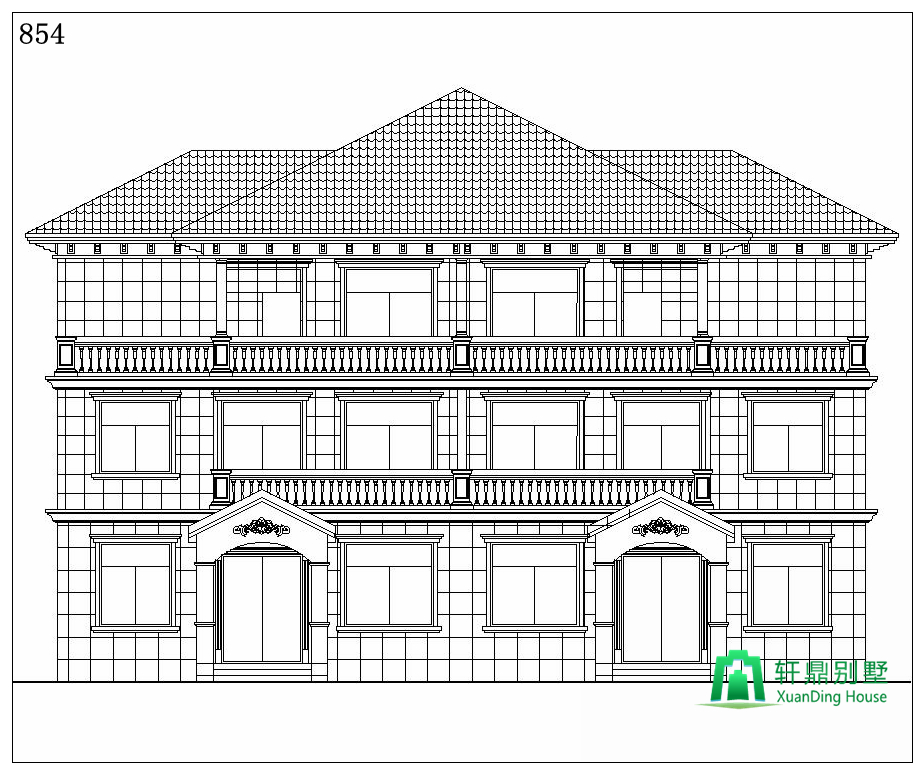

正立面圖：

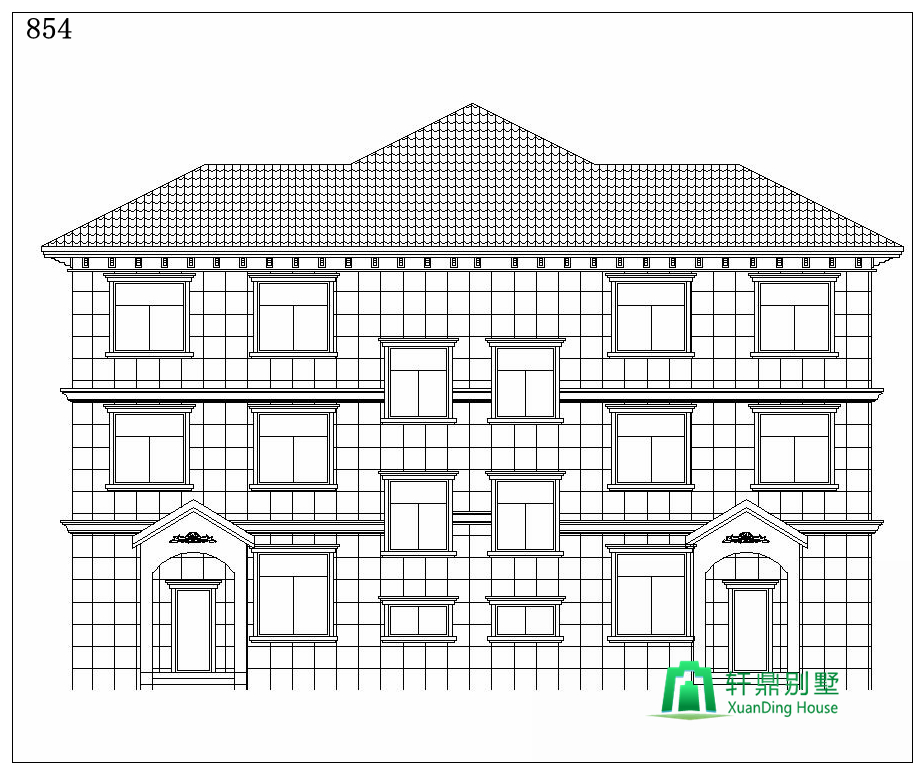

背立面圖：

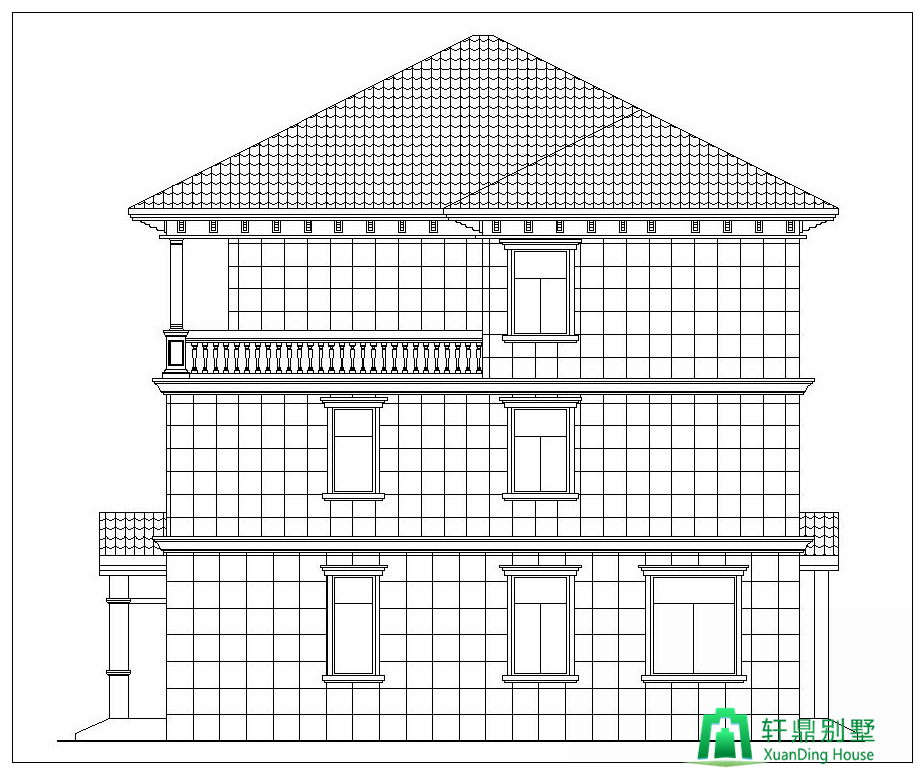

左立面圖：

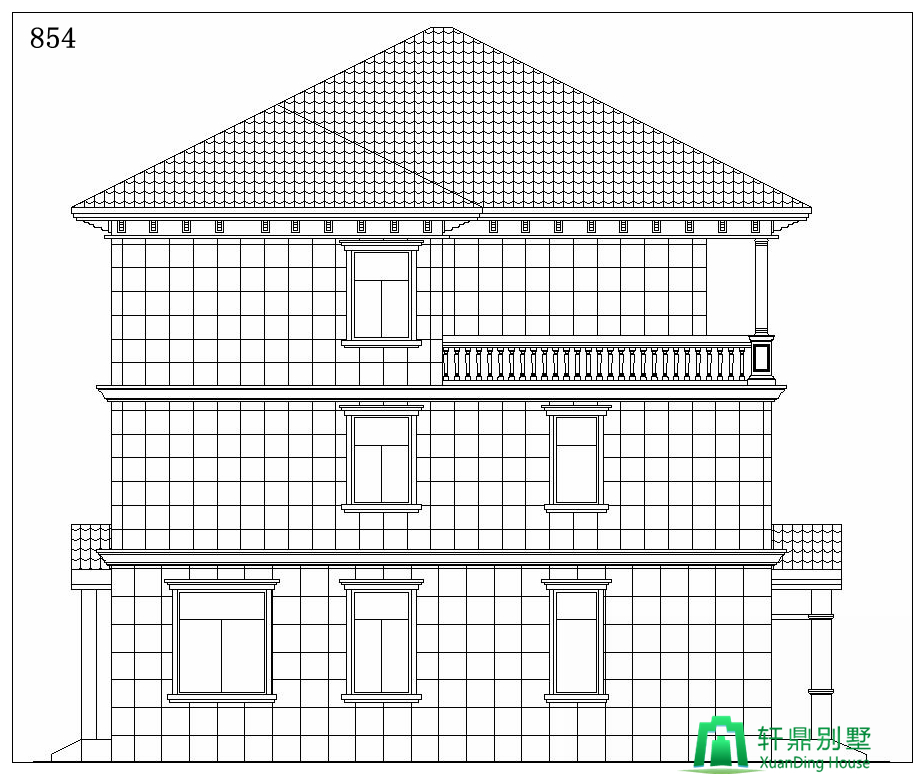

右立面圖：
全國范圍內包郵
