圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
江西萍鄉上栗縣沈總農村雙拼三層歐式自建房別墅設計圖，江總通過網頁聯系到我們軒鼎建筑公司。江總老家的宅基地面積在130平左右，和兄弟打算蓋一棟雙拼的三層自建房，工作人員了解情況后，立馬為江總安排各個專業的設計師。經過設計師兩周時間和江總反復溝通，修稿，定稿最終呈現出這款大氣的歐式三層雙拼自建房。房屋外觀整體線條層次感豐富，入戶門廳前的方柱與二三樓經典的歐式護欄，讓整體建筑更加精致，風格更加凸顯。別墅底部采用深棕色的文化石，主體采用大面積的米色真石漆噴繪搭配屋頂藍色的琉璃瓦。本款設計全套施工圖紙，圖紙齊全，請放心購買。
設計功能：
☑ 占地尺寸：15.24*11.52米
☑ 占地面積：132.59㎡
☑ 建筑面積：376.25㎡
☑ 建筑結構：磚混結構
☑ 造價估算：38-43萬
☑ 一層建筑面積（包含外墻）：132.59㎡
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：13.089米，建筑面積：376.25平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.6米，三層層高3.6米。
后期效果圖：
側面效果圖：
俯視效果圖：
背面效果圖：

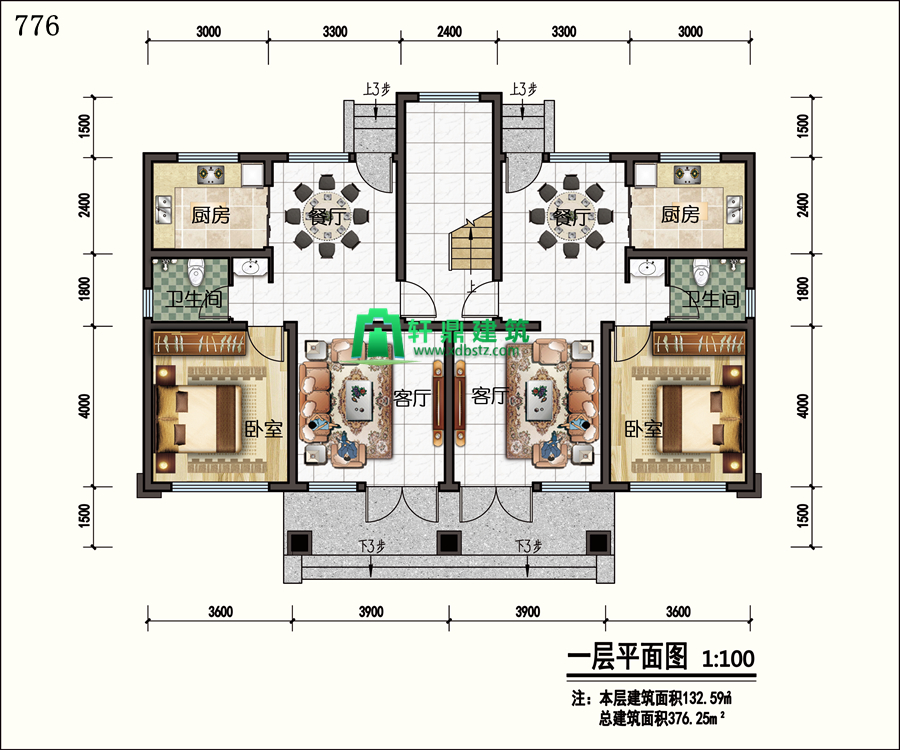

一層平面圖：一樓客廳、臥室、廚房、餐廳、衛生間。與兄弟家共用樓梯。餐廳與廚房相連，餐廳一角留有后門，方便處理生活垃圾等。臥室可做老人房，省去老人爬樓的麻煩，朝向采光通風都極佳。

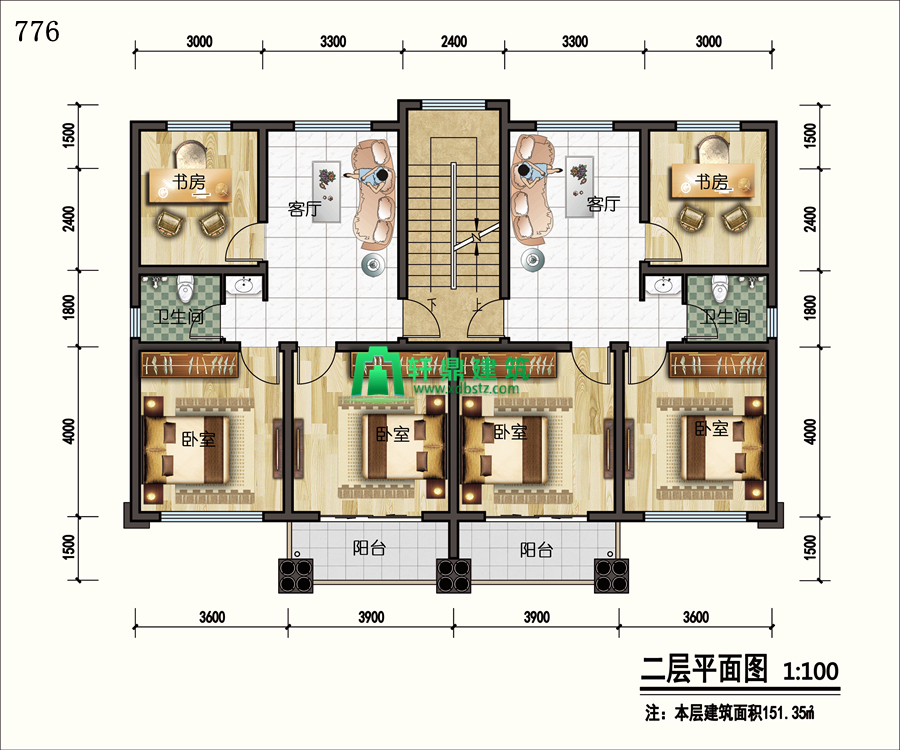

二層平面圖：進入二樓首先是一個休息的區域，本層一共有兩間臥室以及一間書房和一間衛生間。滿足一家人的生活需求。

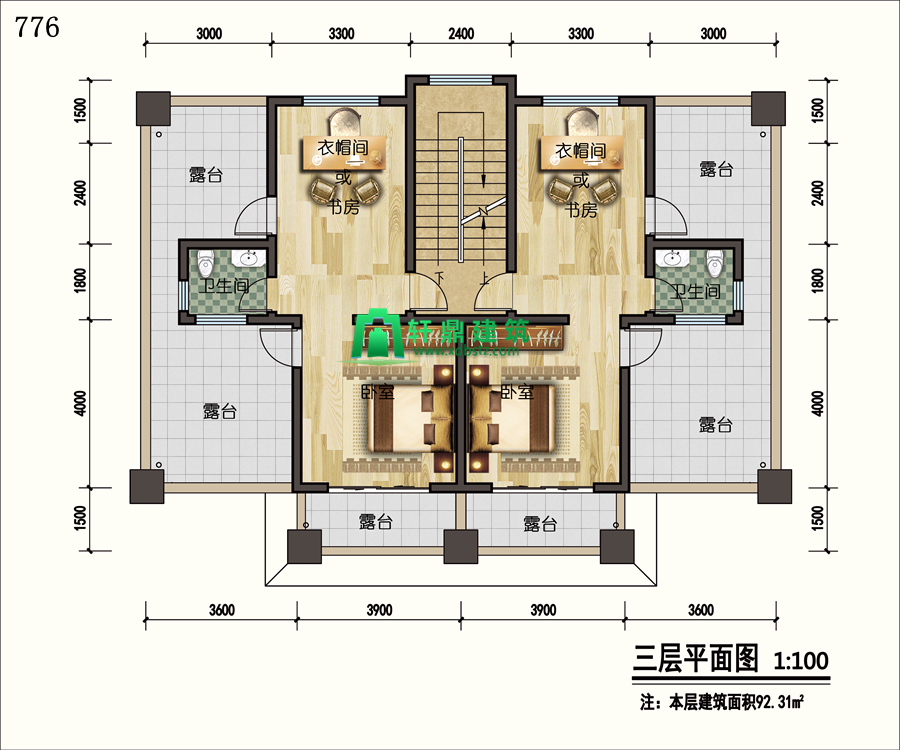

三層平面圖：三樓則是一個多功能臥室。臥室，衛生間，衣帽間或者書房，功能齊全。主要是大露臺的設計，不同方向都可欣賞到外面的自然風景，通風效果極佳的，晾曬衣物、種植花草或者朋友聚會等，簡直太愜意了。
正立面圖：

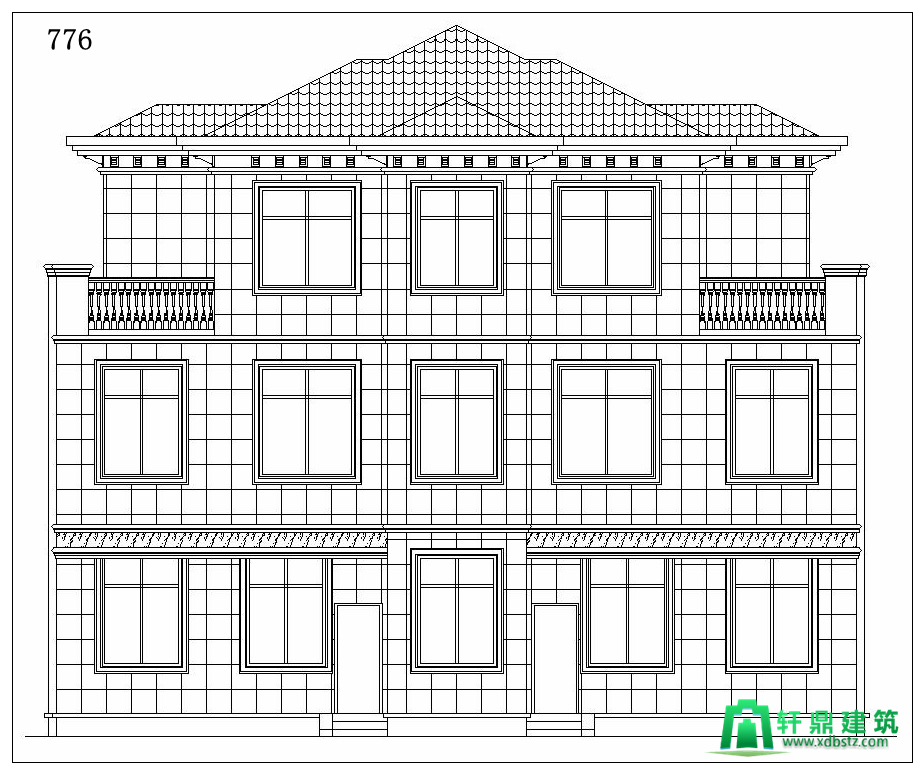

背立面圖：

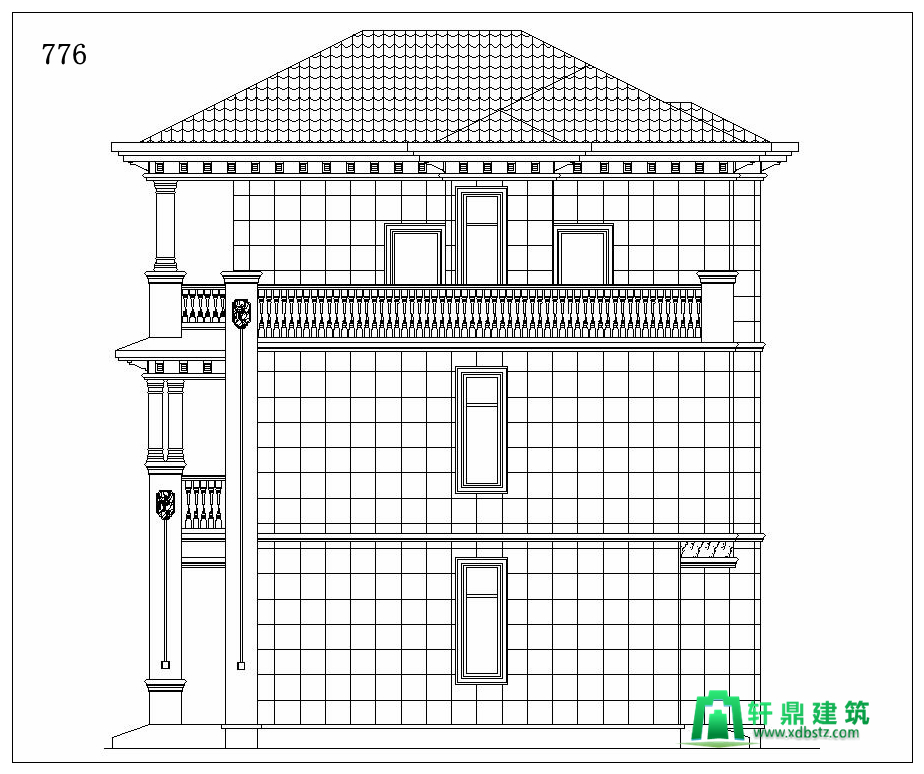

左立面圖：

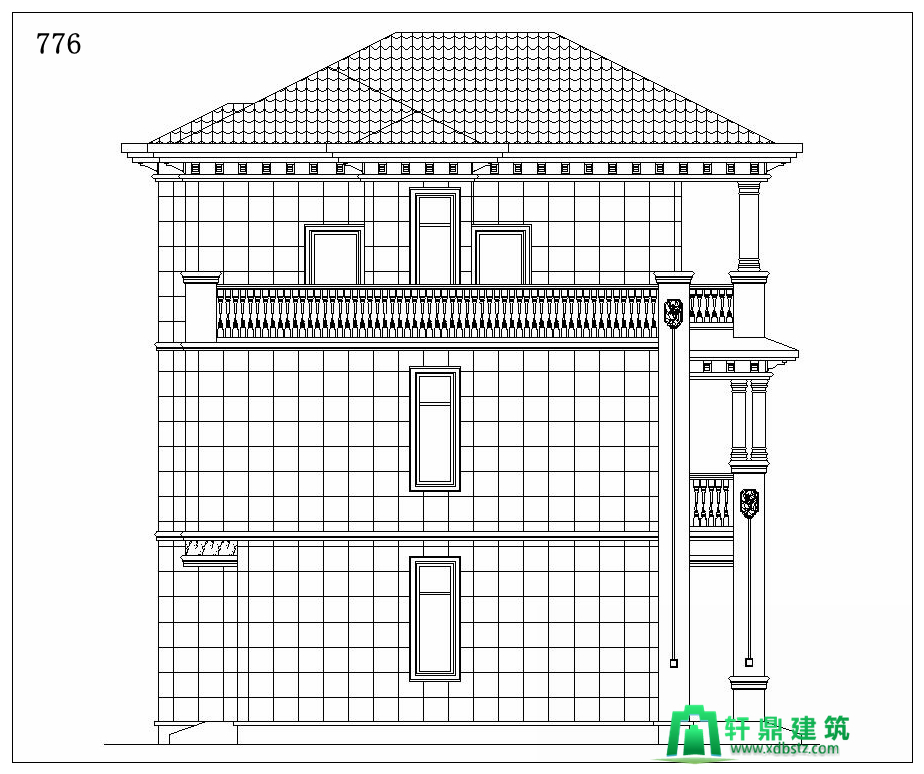

右立面圖：
