圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
四層自建房屋設計圖，帶有室內車庫，簡單干凈，經濟實用的自建別墅設計圖，自家建房選他準沒錯！
設計功能：
☑ 占地尺寸：12.50*13.57米
☑ 占地面積：154.55㎡
☑ 建筑面積：570.68㎡
☑ 建筑結構：磚混結構
☑ 造價估算：60-70萬
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度）的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上4層，建筑總高度（到屋脊高度）：16.813米，建筑面積：570.68平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.5米，三層層高3.5米，四層層高3.5米。

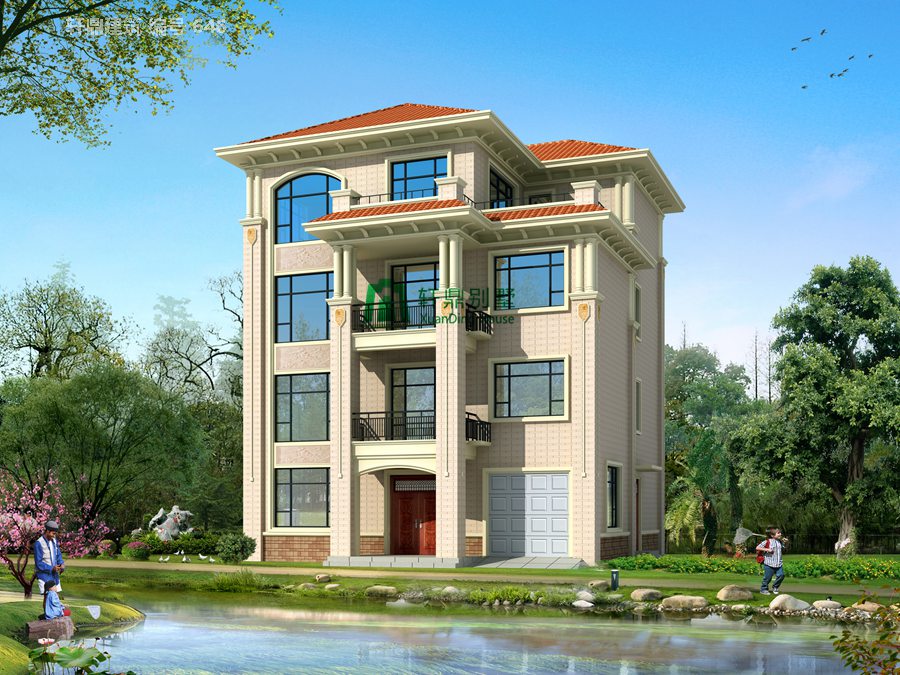

正面效果圖：
側面效果圖：

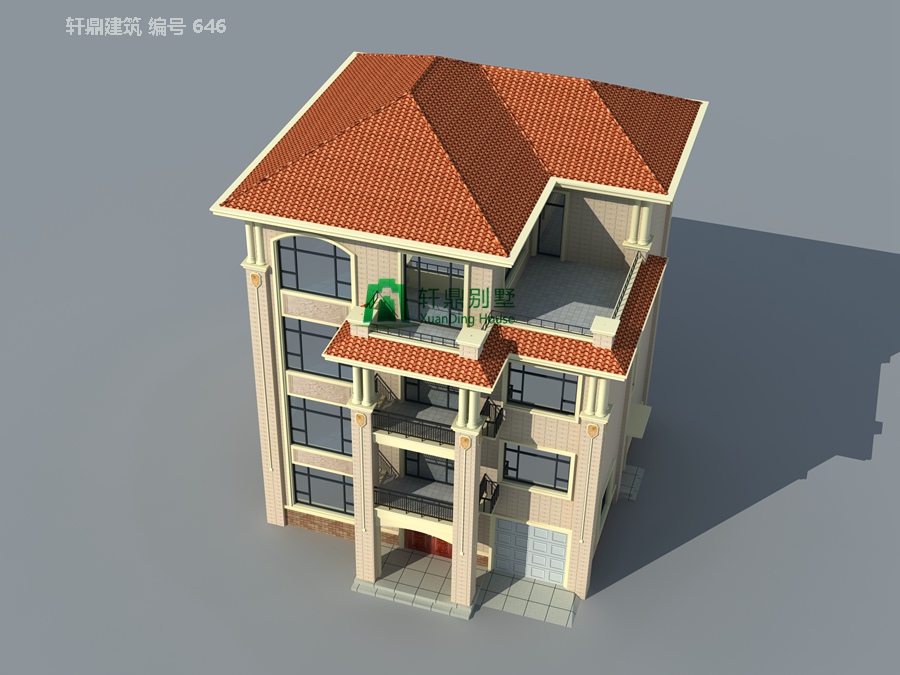

俯視效果圖：

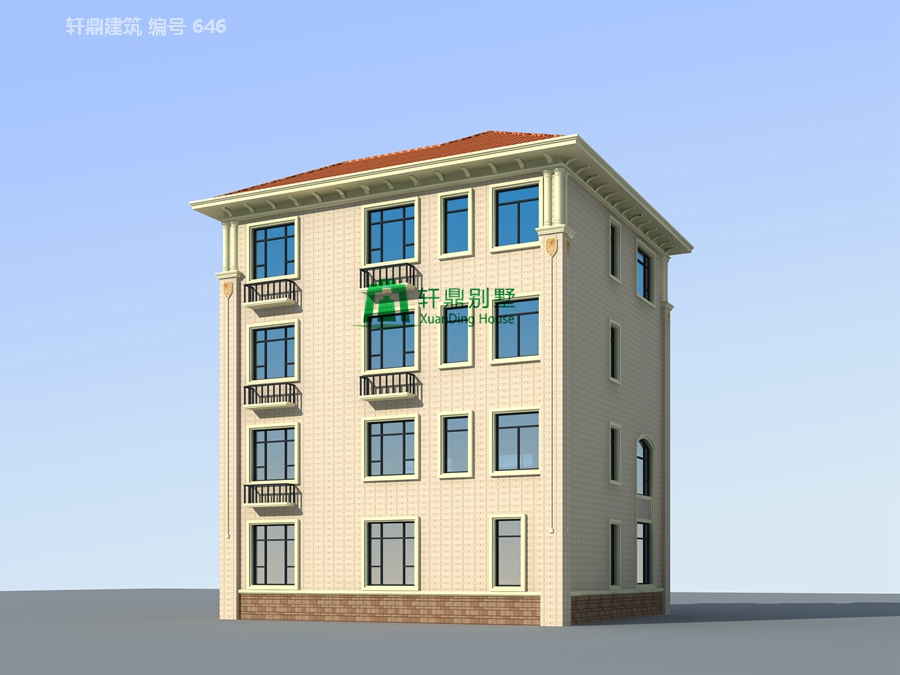

背面效果圖：

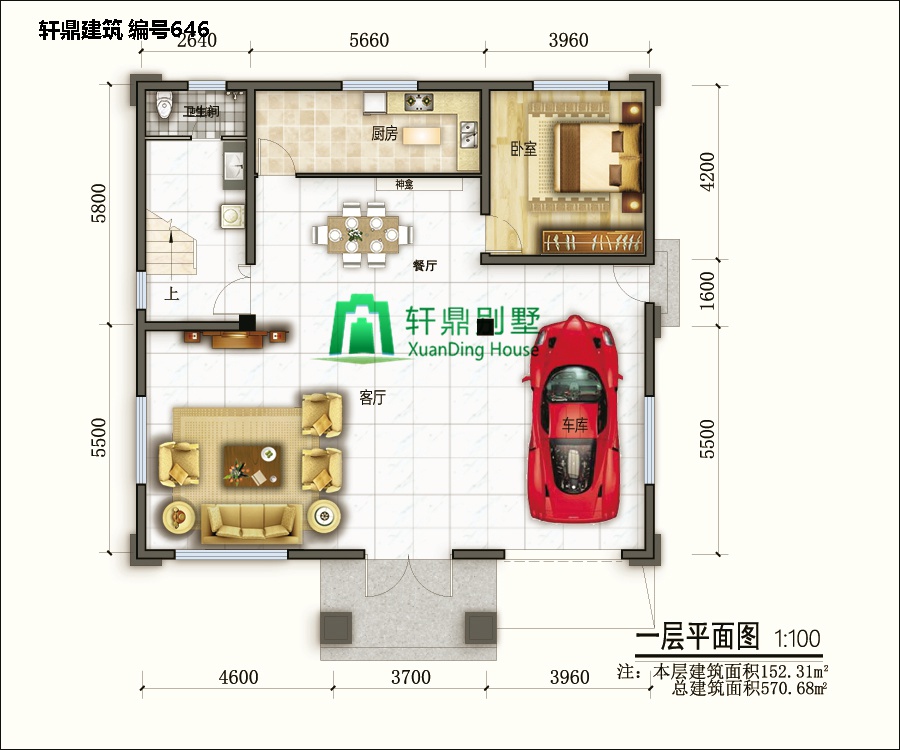

一層平面圖：

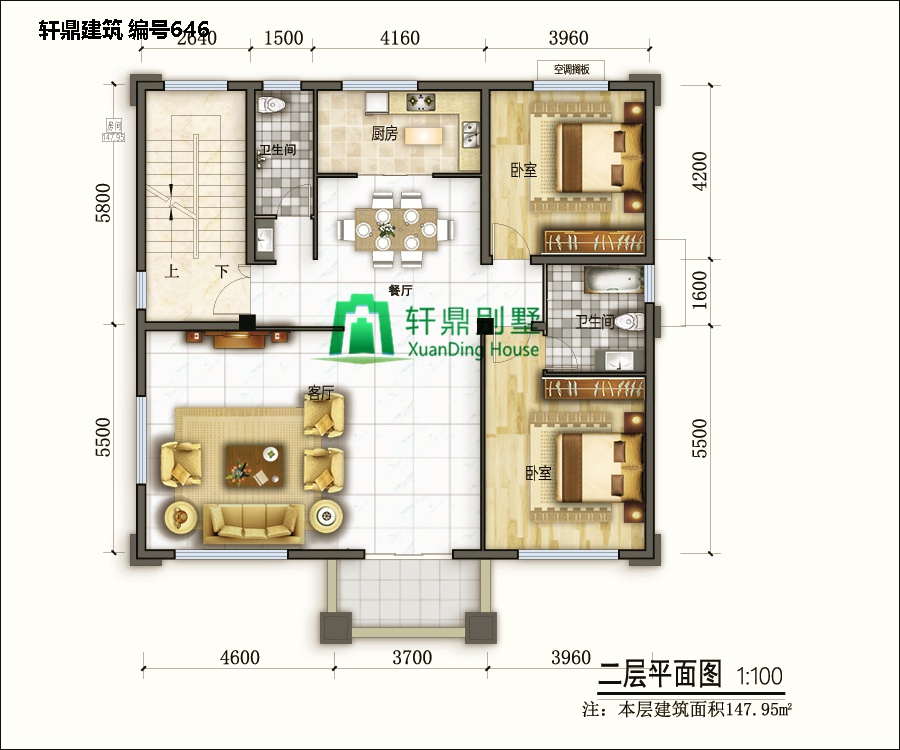

二層平面圖：

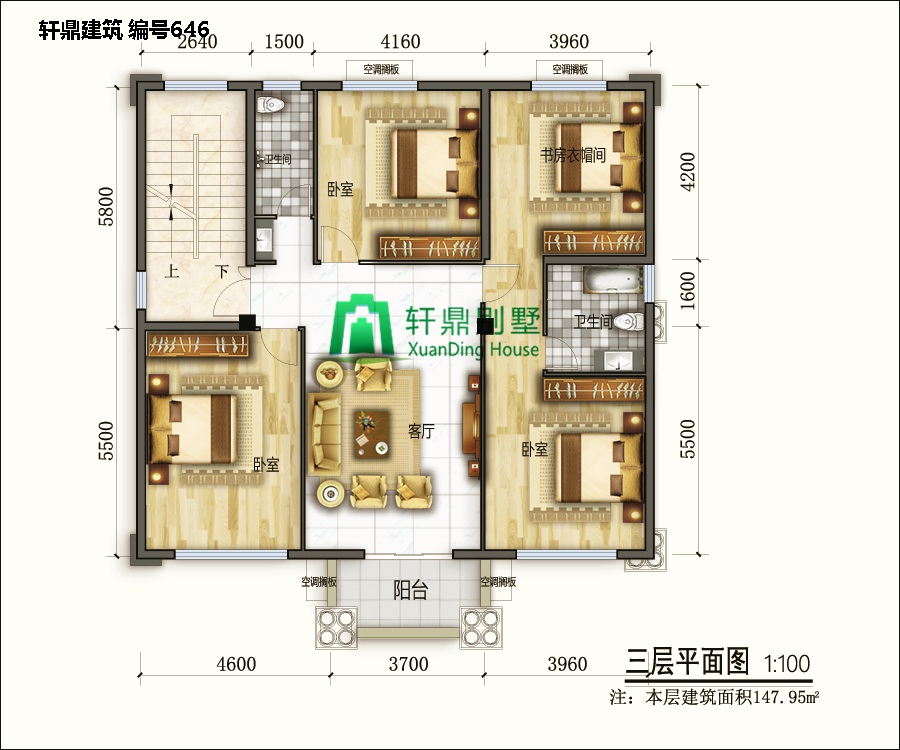

三層平面圖：

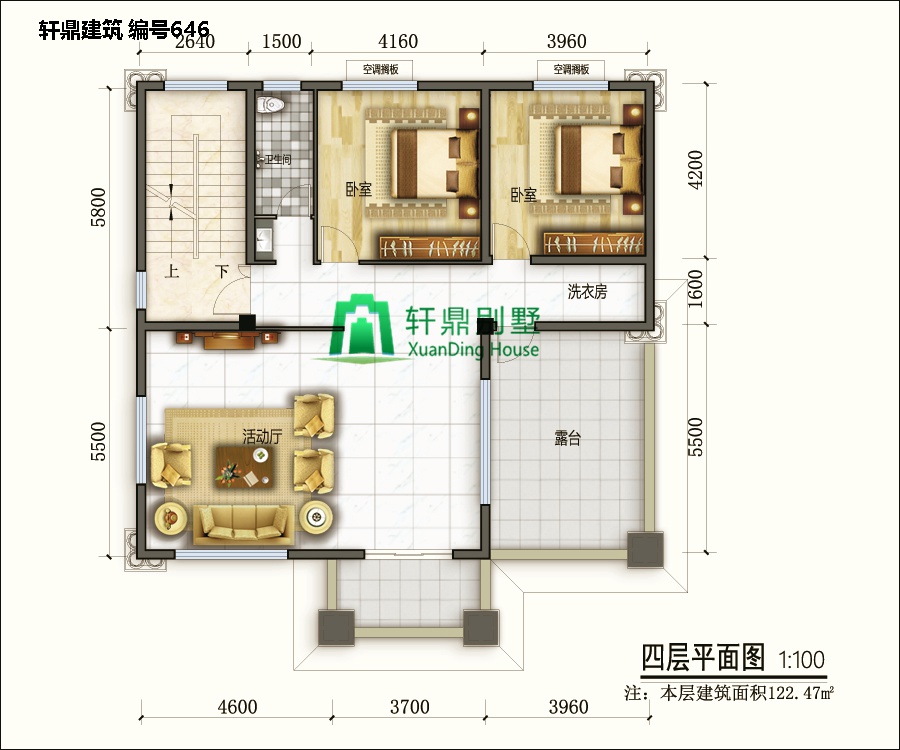

四層平面圖：

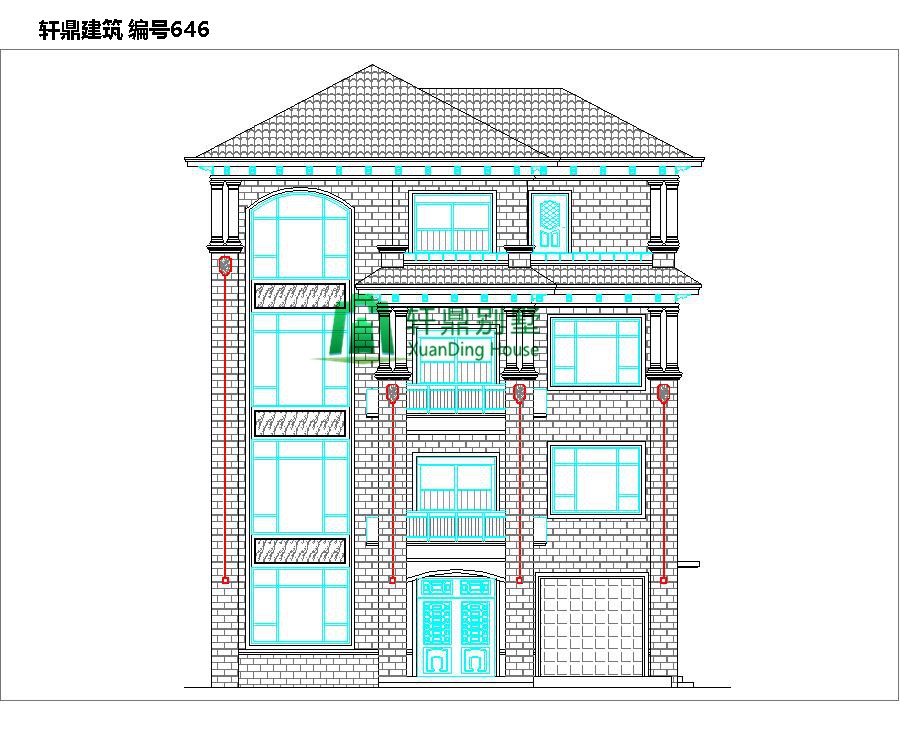

正立面圖：

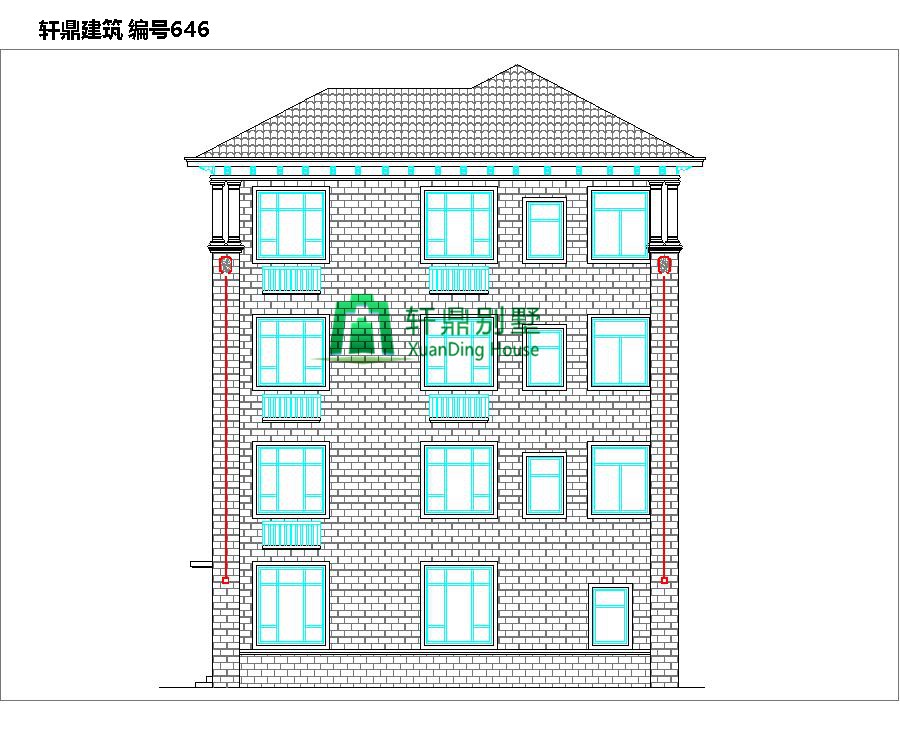

背立面圖：

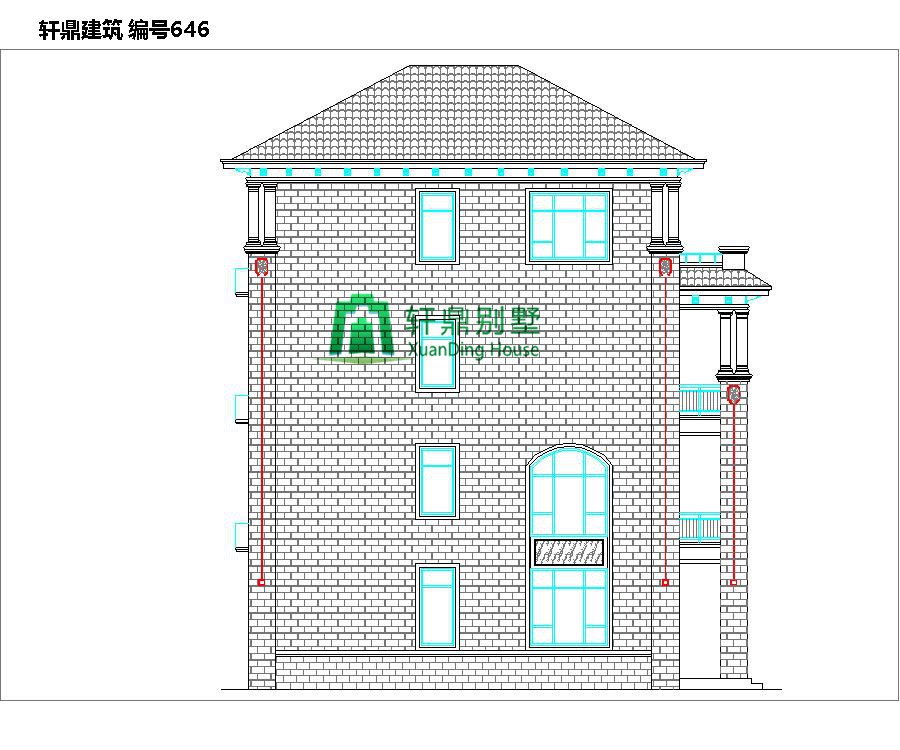

左立面圖：

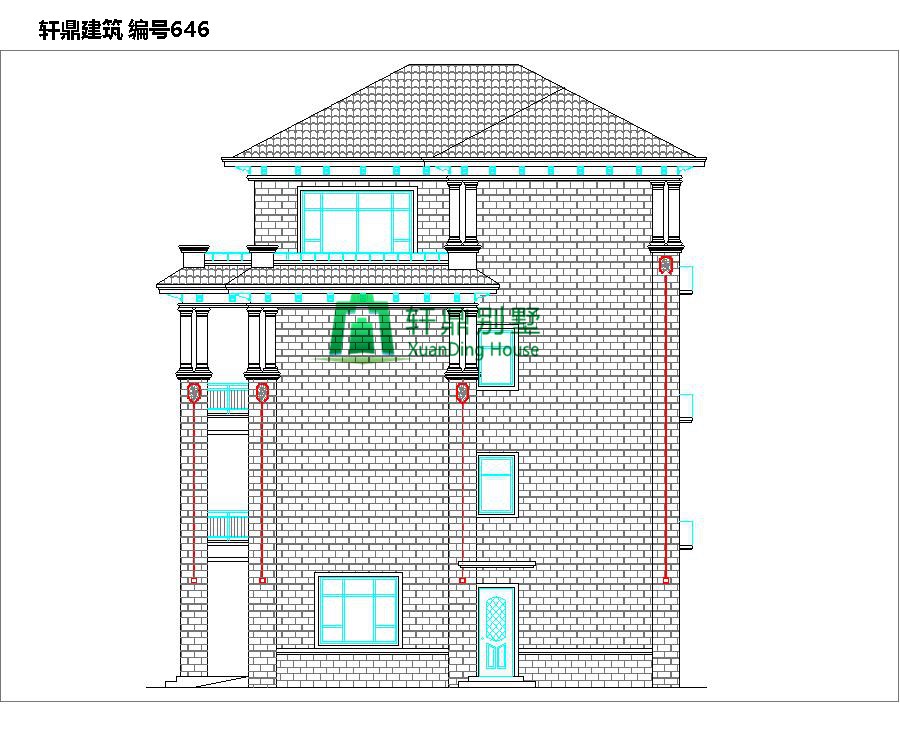

右立面圖：
