圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
云南巧家縣黃總12.2*11.6米自建房三層別墅設計圖。黃總這棟別墅的屋頂造型是一特點。建在村里，絕對受大家喜愛好評。站在露臺可將整個鄉村風景盡收眼底。不管是遠觀還是近看，給人一種高貴，富有格調的一款建筑。門窗多處采用弧形設計，外立面采用黃色真石漆搭配紅色琉璃瓦設計。處處別墅細節點，彰顯業主尊貴的生活品質。喜歡這款歐式設計自建房的朋友，一定不要錯過哦
設計功能：
☑ 占地尺寸：12.2*11.6米
☑ 占地面積：134.36㎡
☑建筑面積：369.28㎡
☑ 建筑結構：框架結構
☑ 造價估算：40-45 萬
☑ 一層建筑面積（包含外墻）：134.36㎡
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）13米，建筑面積369.28平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高3.3米。

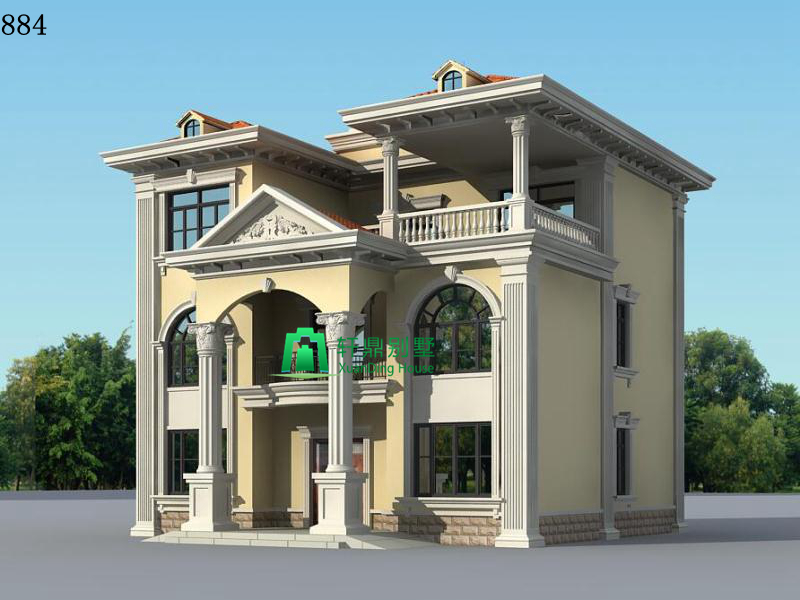

后期效果圖：
俯視效果圖：

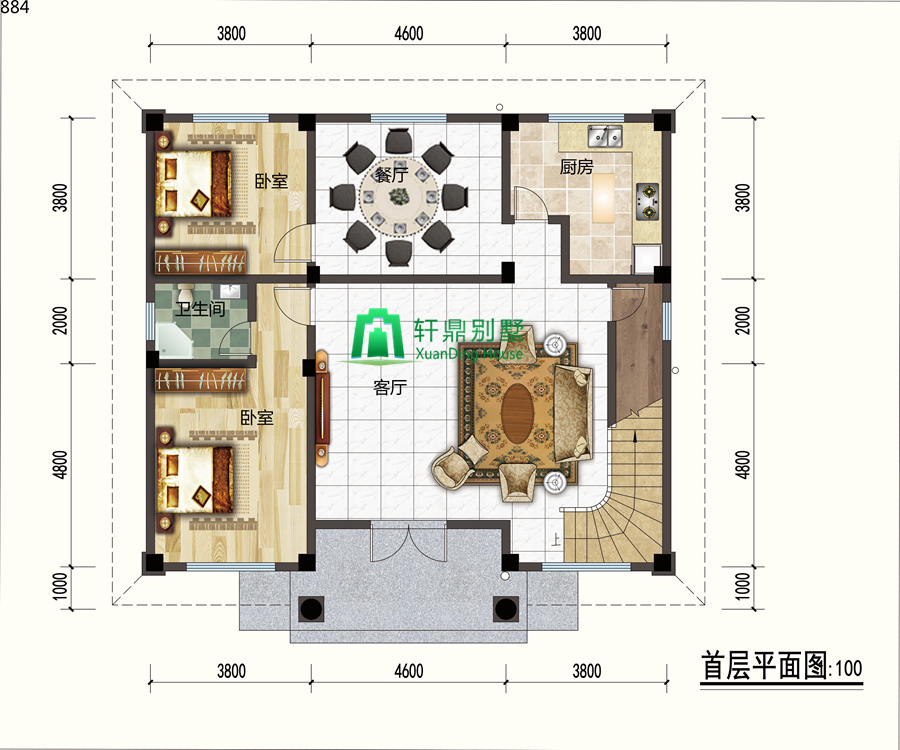

一層平面圖： 客廳，臥室，餐廳，衛生間，廚房，餐廳，儲藏間。進入入戶門就是寬敞的客廳設計，空間寬敞，視野明亮，接待朋友有面子。左側兩間臥室為老人房和客臥。

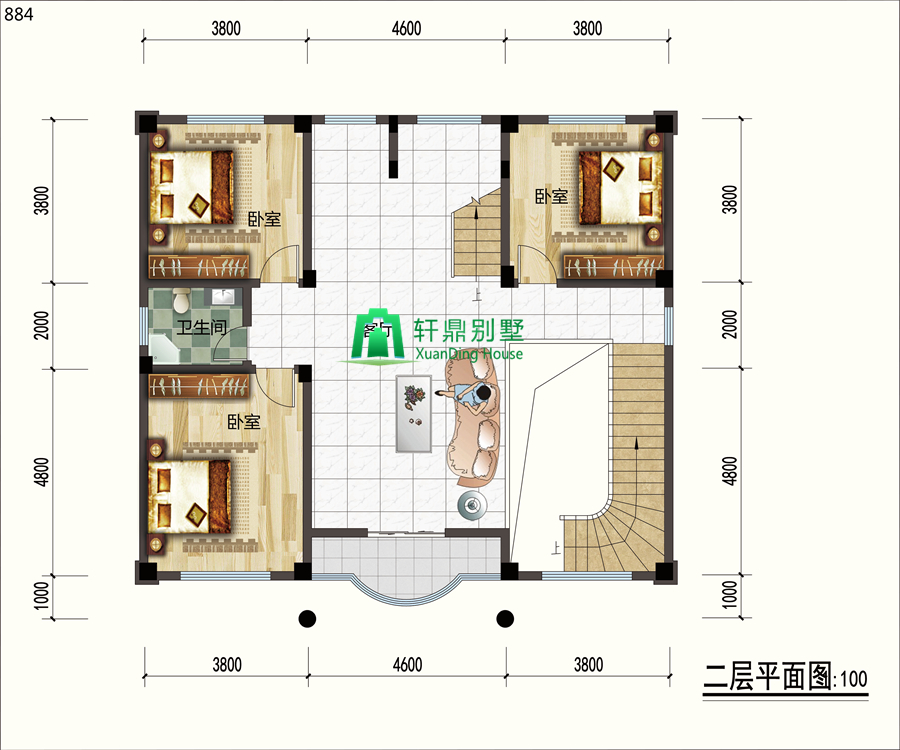

二層平面圖：臥室，衛生間，客廳，陽臺。三間臥室+一間衛生間，形成寬敞的生活空間。二樓整個活動區域比較大，生活舒適性俱佳。

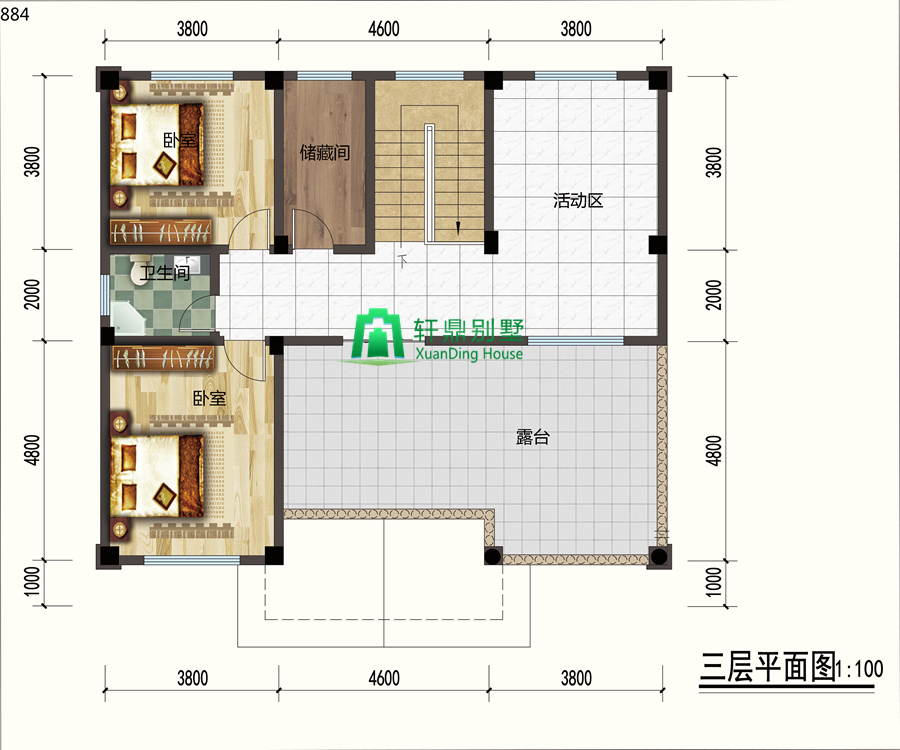

三層平面圖：臥室，衛生間，儲藏室，活動區，露臺。三樓的兩間臥室，采光也非常不錯。配有親子活動區域，與孩子家人休閑地。露區域為家庭提供了戶外活動空間。

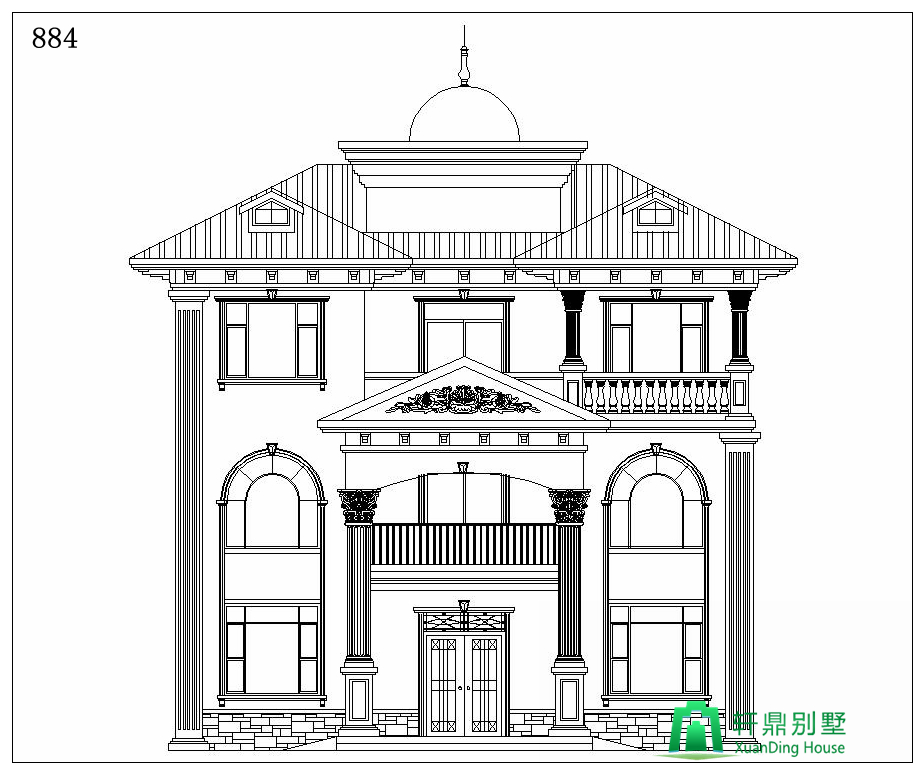

正立面圖：

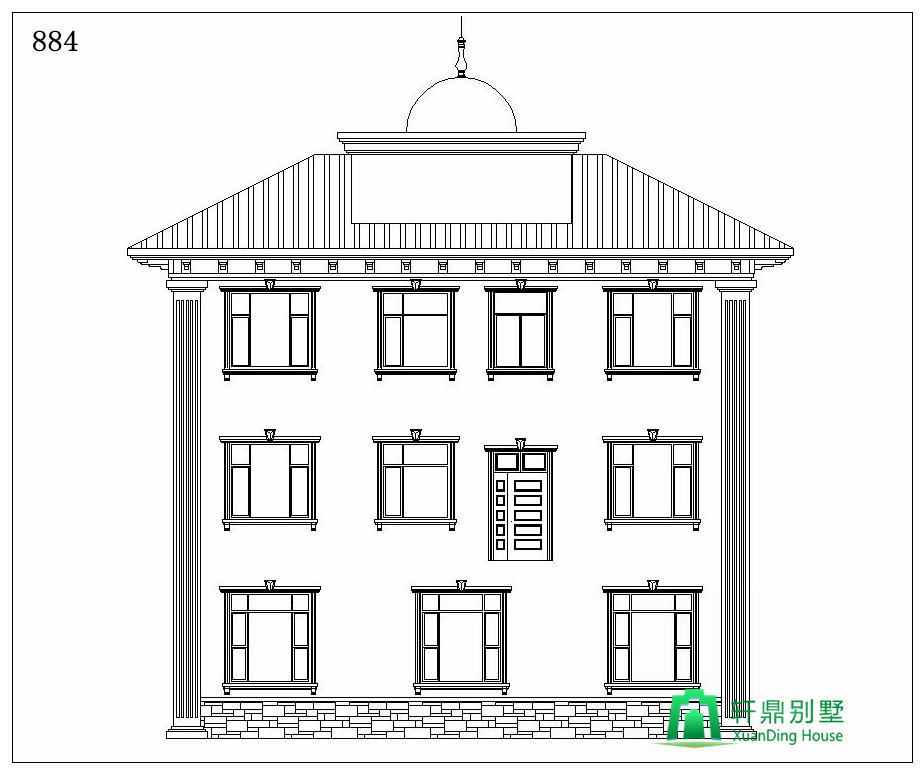

背立面圖：

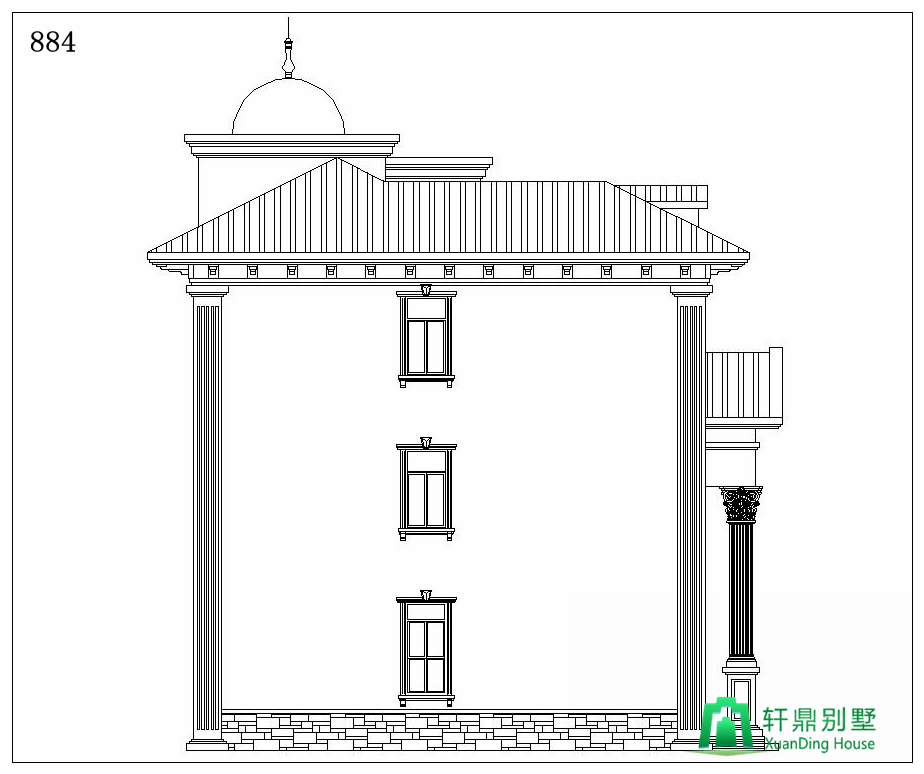

左立面圖：

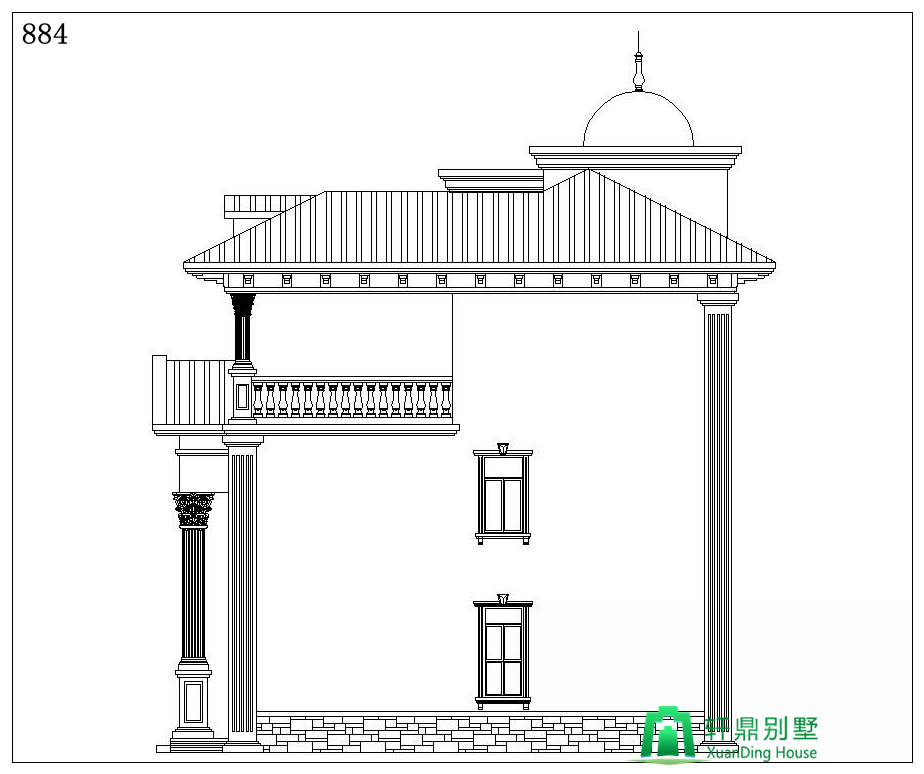

右立面圖：
全國范圍內包郵
