圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
湖南苑總占地170平農村三層歐式別墅房屋設計。苑總這款別墅風格就設計屬于歐式風格中的簡歐，但從外觀圖片上就能看出這款效果的美觀了吧。沒有過多的歐式線條以及構件，節省了很大一部分的開支。建成后的實景圖會比效果更加的立體生動好看。外觀采用了落地窗的設計，采光良好。背面每層都帶有小的休閑觀景臺，凸顯別墅的立體之感。本套圖紙內含建筑施工圖，結構配筋圖，排水施工圖，電氣施工圖，外觀效果圖，圖紙齊全，朋友們放心購買哦！
設計功能：
☑ 占地尺寸：13.26*12.66米
☑ 占地面積：172.46㎡
☑建筑面積：458.86㎡
☑ 建筑結構：磚混結構
☑ 造價估算：46-50萬
☑ 一層建筑面積（包含外墻）：172.46㎡
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.425米，建筑面積：458.86平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.8米，二層層高3.3米,三層層高3.3米。
后期效果圖：

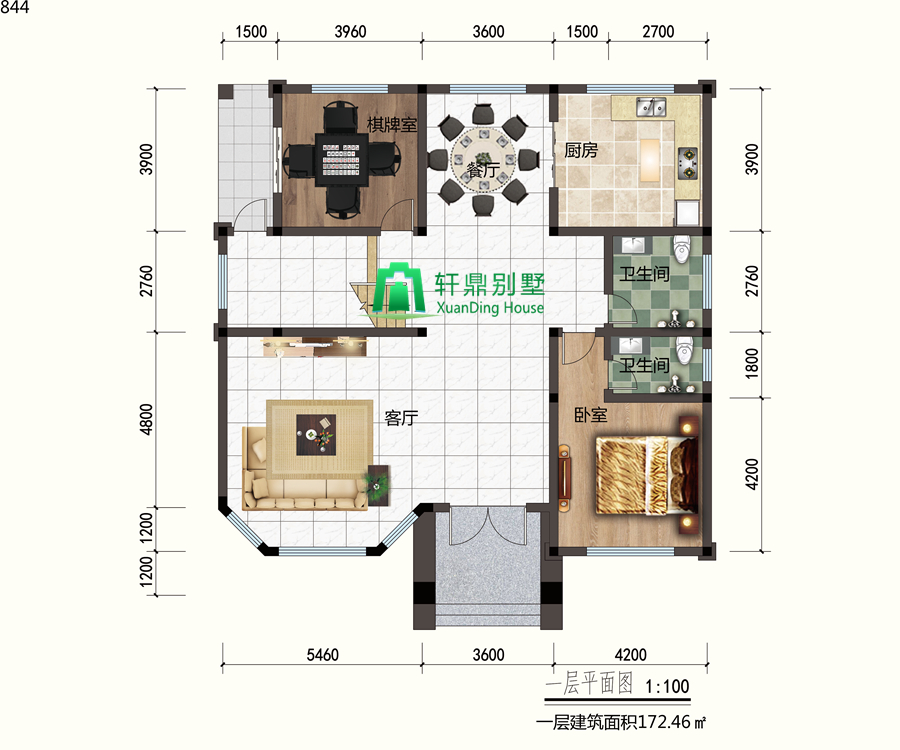

一層平面圖：客廳，廚房，餐廳，棋牌室，衛生間，休閑臺�？蛷d空間設計的比較寬敞，平時接待朋友，非常的有面子。右側配有長輩臥室，讓老人省去爬樓梯的煩惱。餐廳與廚房相連。酒足飯飽后，可到娛樂室打牌聊天等，配有推拉門的設計，足不出戶，就能欣賞美景。

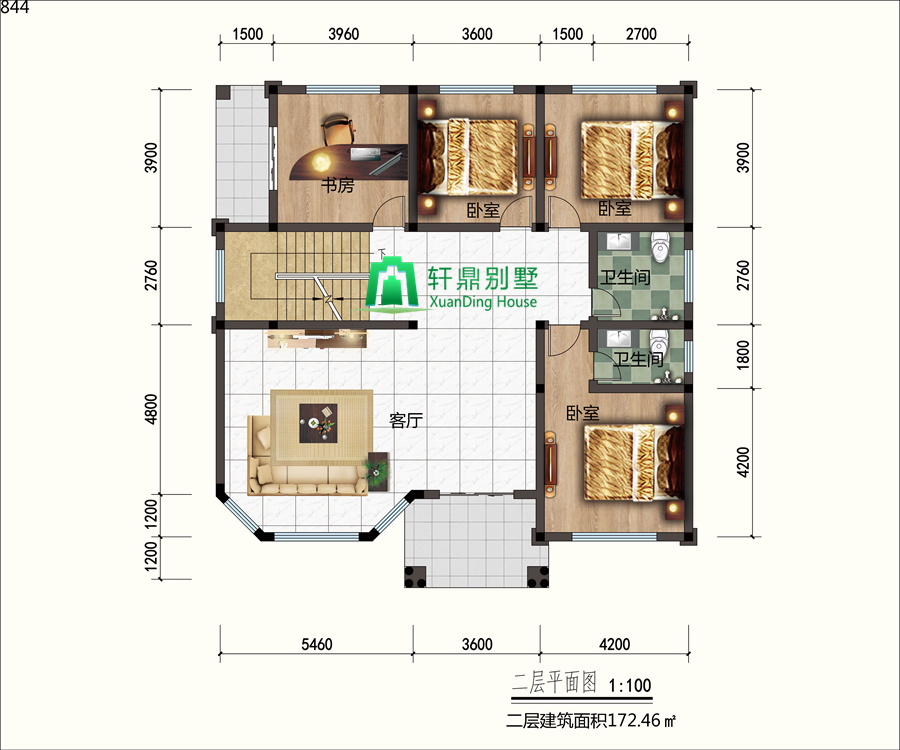

二層平面圖：臥室，書房，衛生間，客廳，陽臺。本層以生活居住為主，帶有小客廳，以及兩個小陽臺的設計。三間臥室，主次分明。

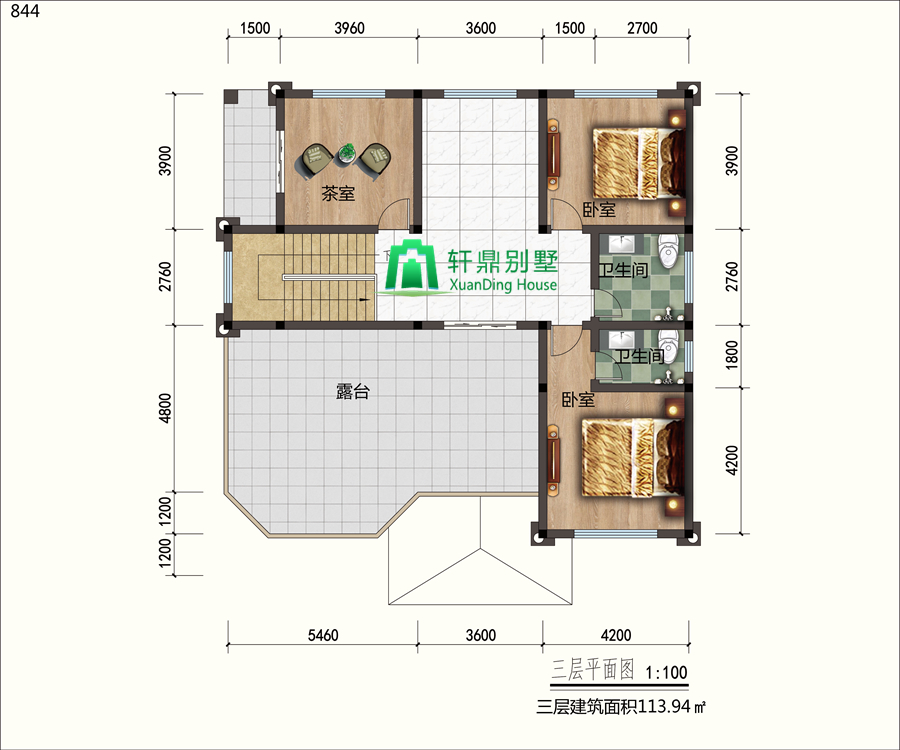

三層平面圖：茶室，臥室，衛生間，露臺。兩間臥室的設計，可容納留宿的朋友。苑總平時愛喝茶，為他設計了茶室，推拉門的設計，敞開就可以呼吸新鮮空氣，一邊品茶，一邊賞美景。

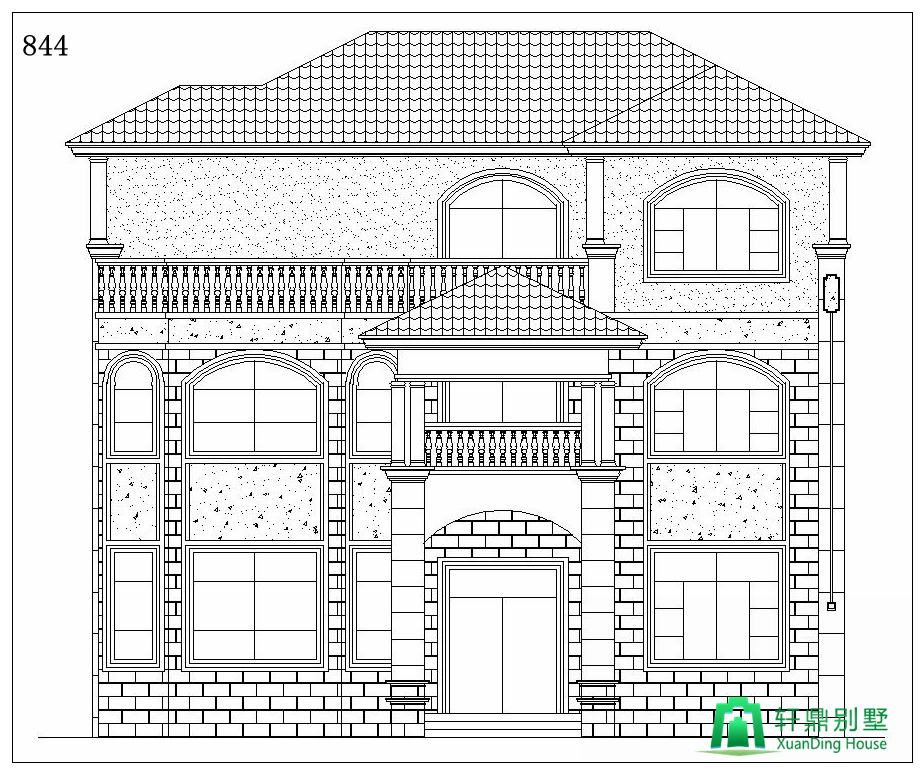

正立面圖：

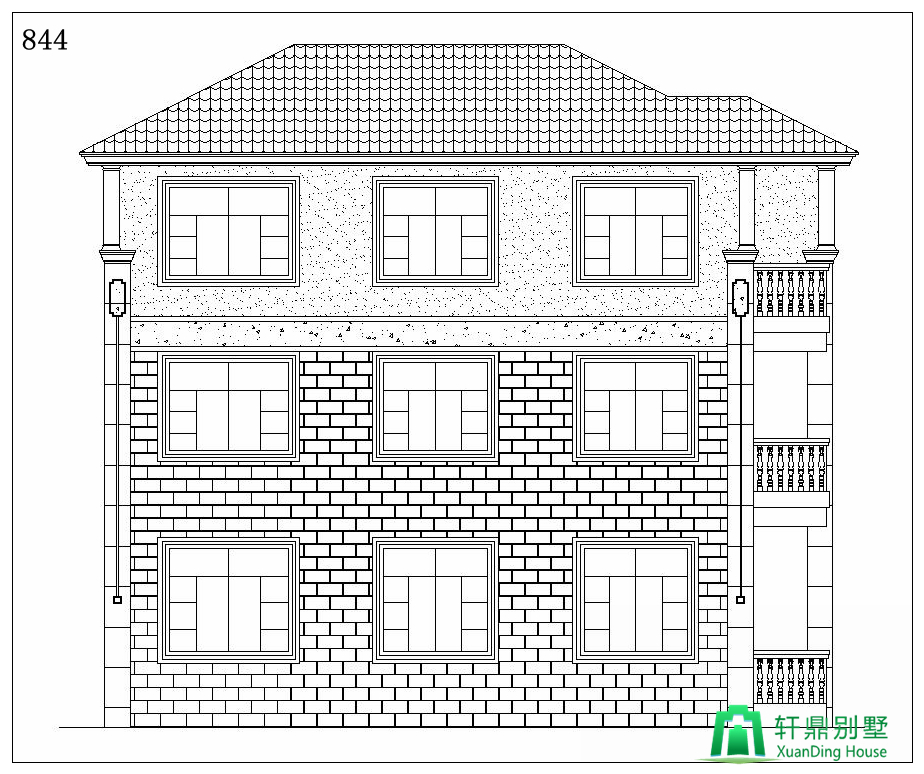

背立面圖：
左立面圖：
右立面圖：
