正面效果圖：
俯瞰效果圖：
背面效果圖：
圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版
圖紙介紹：
本戶型為新款歐式豪華型二層別墅設計圖，外觀美觀大方，顏色選用暖色為主，溫馨浪漫。布局典雅， 凸出式陽臺，使得更具美觀。改進窗戶布局，讓您的房子更加美觀，采光，通風更順暢。內部合理，更大空間。雙客廳，更多臥室，方便居住。可以容納更多朋友歡聚。自建不僅僅是實用，更讓讓您在家體驗高端舒適的消費服務，令人羨慕。注意：我們的圖紙都為原創圖紙，經過設計師多次優化調整的，圖紙齊全，保證質量，不會出現各種施工問題，不像一些網站上的圖紙是掃描版本，圖紙內容不齊全，施工會存在問題。
設計功能：
一層：客廳、門廳、臥室、衛生間、衛生間、廚房、餐廳、小餐廳、棋牌室、儲物室、車庫、
二層： 客廳、茶室、臥室、臥室、衛生間、衛生間、書房、臥室、陽光室、露臺
施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：10.363米，總建筑面積：428.84平方米
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.0米。
圖紙?jiān)斍椋?/strong>
建 筑 圖：
建筑施工總說明、各層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖等...
結 構 圖：
結構設計總說明、基礎平面布置圖、基礎施工詳圖、各層梁平法施工圖、各層板配筋圖、樓梯配筋圖、節點配筋圖等...
給排水圖：
給排水設計總說明、各層給排水平面圖、屋頂給排水平面圖、給排水系統圖等...
電 氣 圖：
電氣設計說明、配電系統圖、弱電系統圖、各層照明平面圖、各層插座平面圖、各層弱電平面圖、接地平面圖、屋頂防雷平面圖等...
本套圖紙經過我公司各專業注冊工程師依照國家建筑行業標準設計、修訂、審核，已經完全達到國家規范設計標準要求，我們所有的圖紙均為施工藍圖，嚴格按照設計院標準出圖，每一套圖紙均蓋有公司設計公章，蓋有設計公章即對別墅設計圖紙結構安全負終身責任制，業主朋友可以放心購買，安心建房。
圖紙質量決定圖紙價格，我們相信高質量的圖紙帶給建房者的是事半功倍的效果，而有的粗制濫造的設計圖紙，帶來是大量的施工問題、重復的建材投入、不安全的結構、以及錯誤百出的細節等等，所以請建房的朋友能慧眼識圖，相信軒鼎的實力。

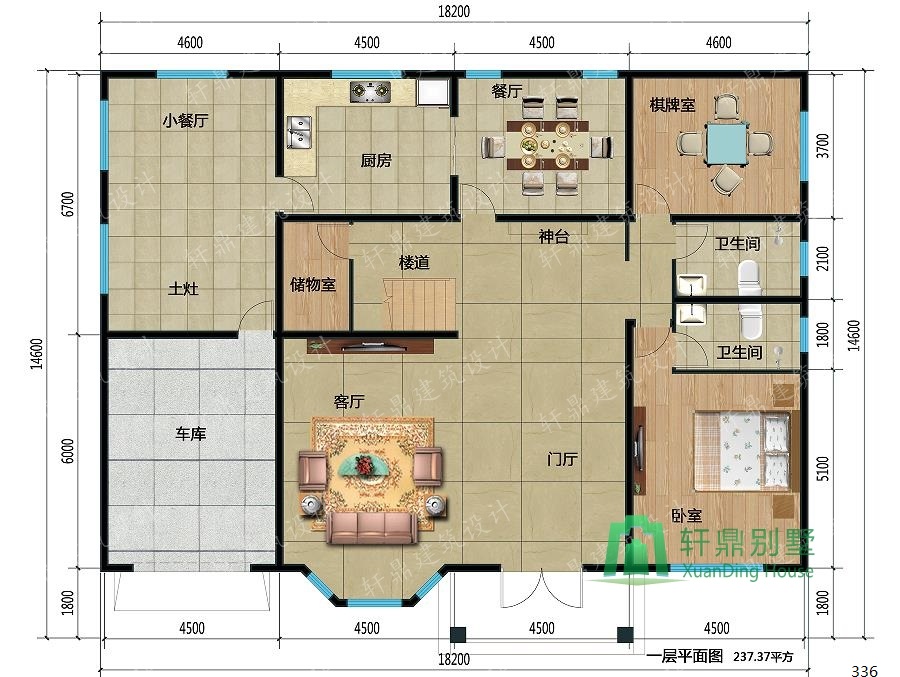

一層平面圖：

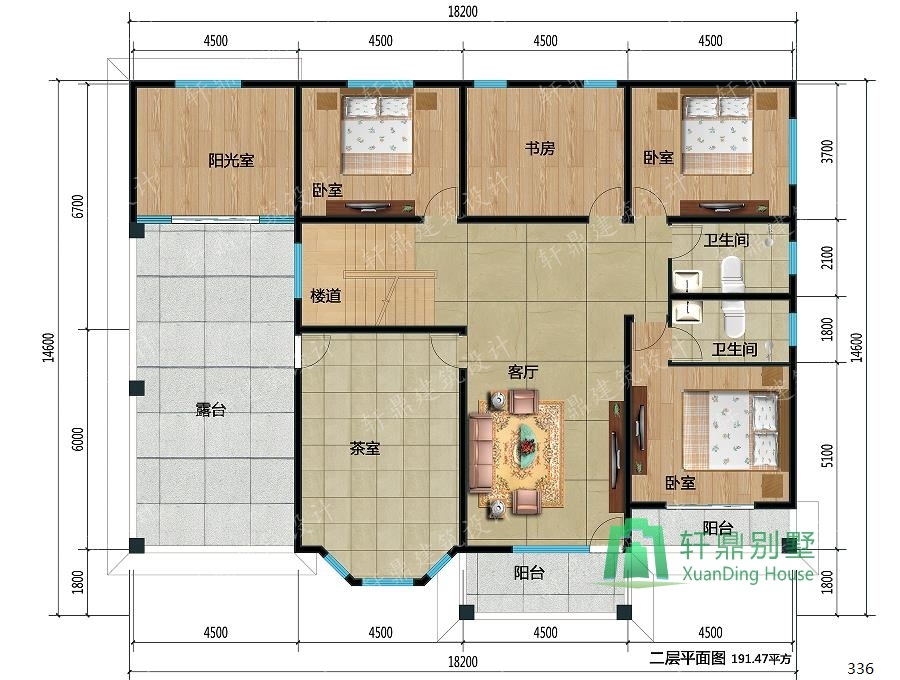

二層平面圖：
全國范圍內包郵
