效果圖：
側面效果圖：
背面效果圖：
施工參數：
建筑層數：地上2層， 建筑總高度：9.196米，總建筑面積：238.75平方米
結構體系： 磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
結構層高：一層層高3.50米，二層層高3.00米。
圖紙詳情：
建 筑 圖：
建筑施工總說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖等...
結 構 圖：
結構設計總說明、基礎平面布置圖、基礎施工詳圖、一層梁施工圖、二層梁施工圖等...
給排水圖：
給排水設計總說明、一層給排水平面圖、二層給排水平面圖等...
電 氣 圖：
電氣設計說明、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖等...
本套圖紙經過我公司各專業注冊工程師依照國家建筑行業標準設計、修訂、審核，已經完全達到國家規范設計標準要求，我們所有的圖紙均為施工藍圖，嚴格按照設計院標準出圖，每一套圖紙均蓋有公司設計公章，蓋有設計公章即對別墅設計圖紙結構安全負終身責任制，業主朋友可以放心購買，安心建房。
圖紙質量決定圖紙價格，我們相信高質量的圖紙帶給建房者的是事半功倍的效果，而有的粗制濫造的設計圖紙，帶來是大量的施工問題、重復的建材投入、不安全的結構、以及錯誤百出的細節等等，所以請建房的朋友能慧眼識圖，相信軒鼎的實力。

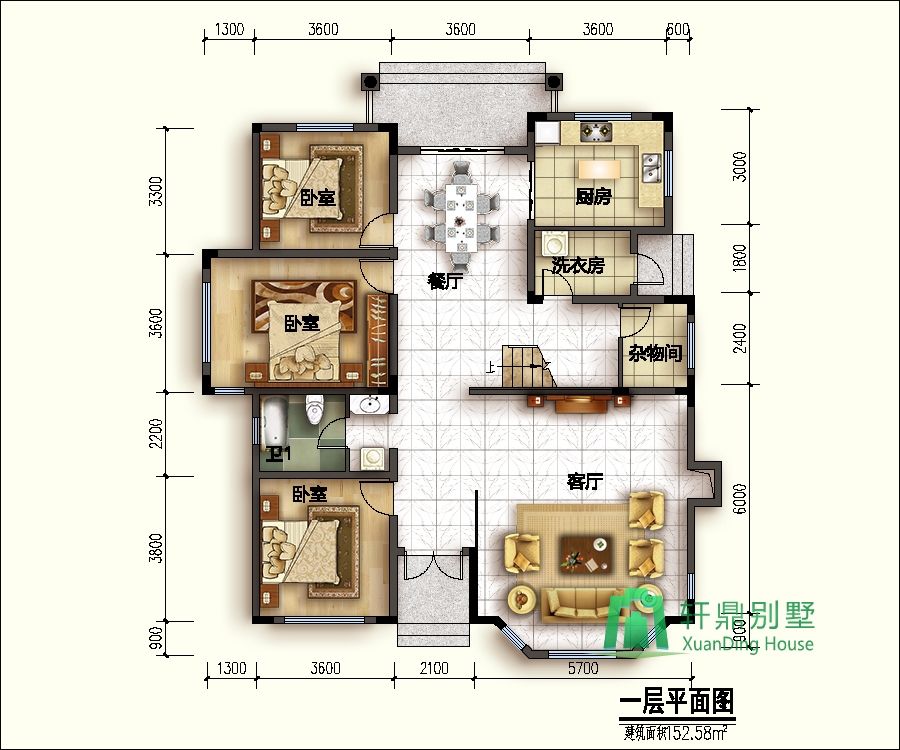

一層平面圖：

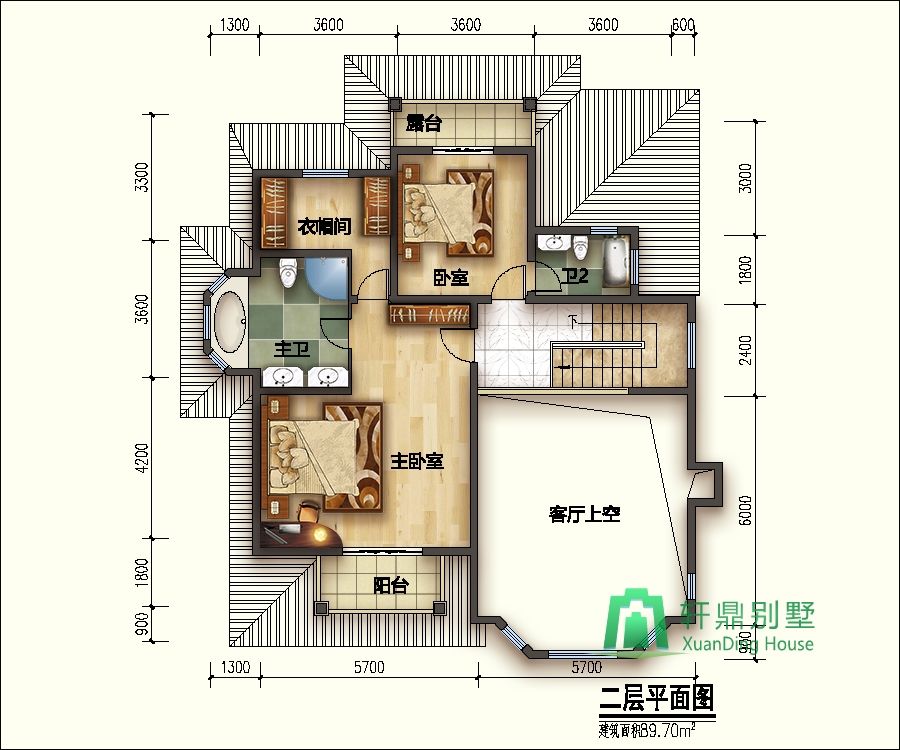

二層平面圖：

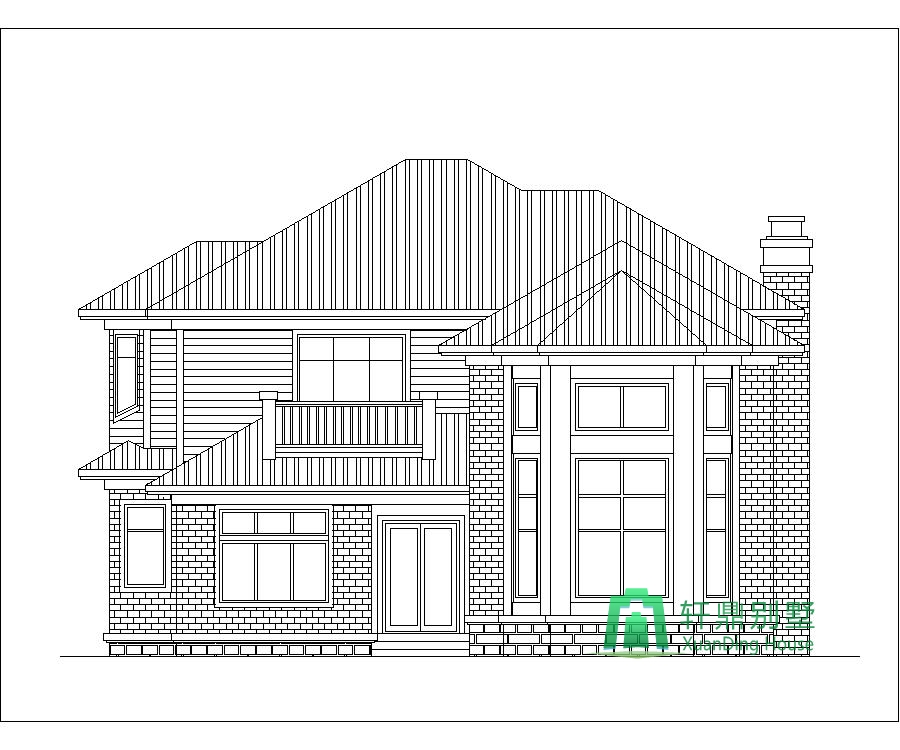

正立面圖：

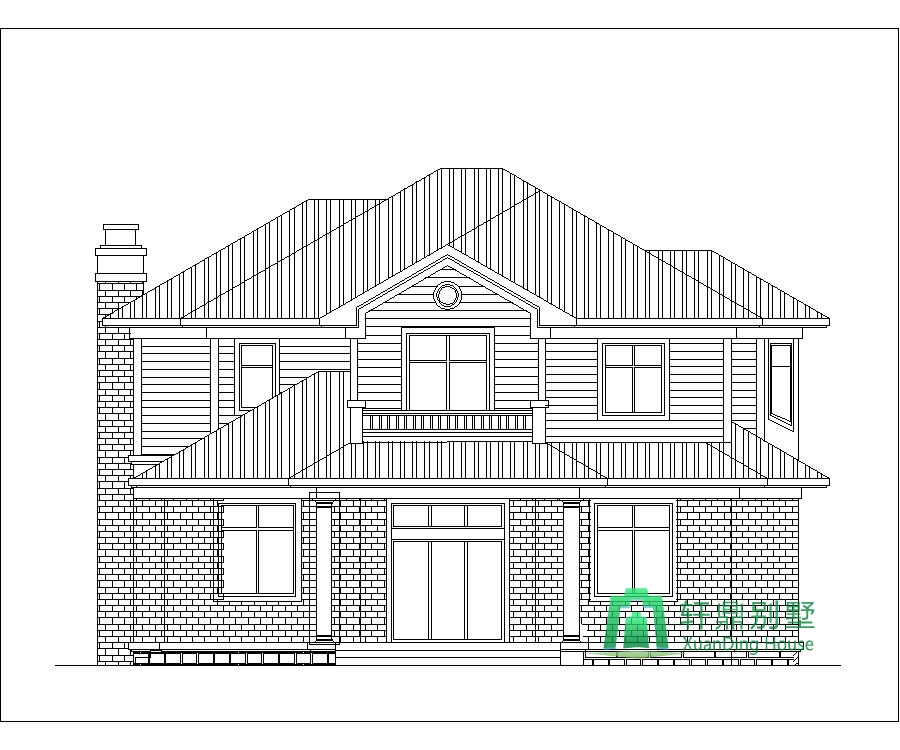

背立面圖：
左立面圖：

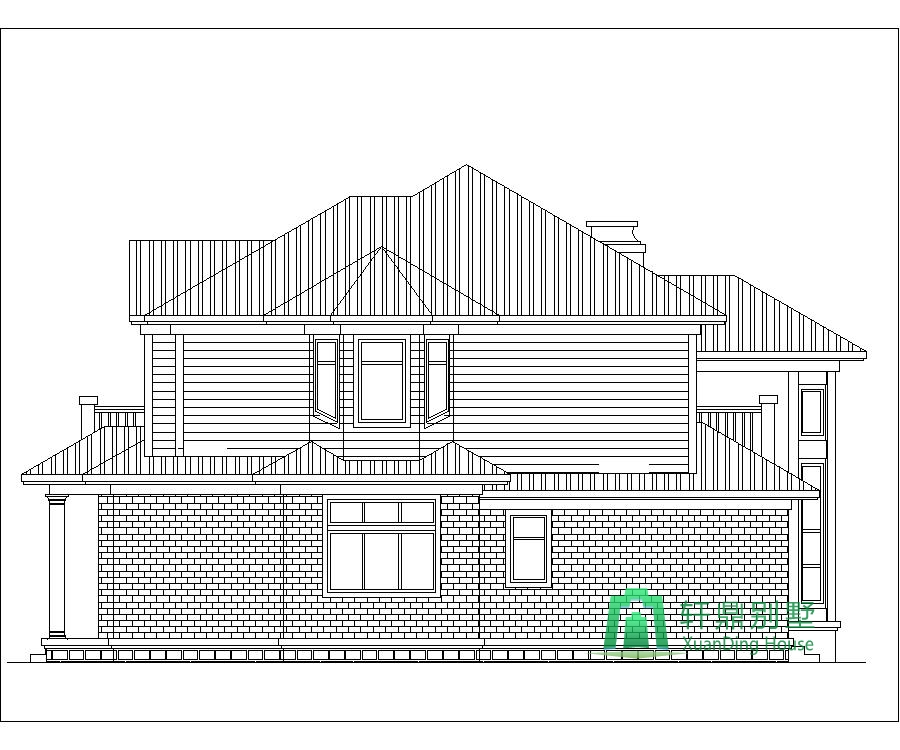

右立面圖：

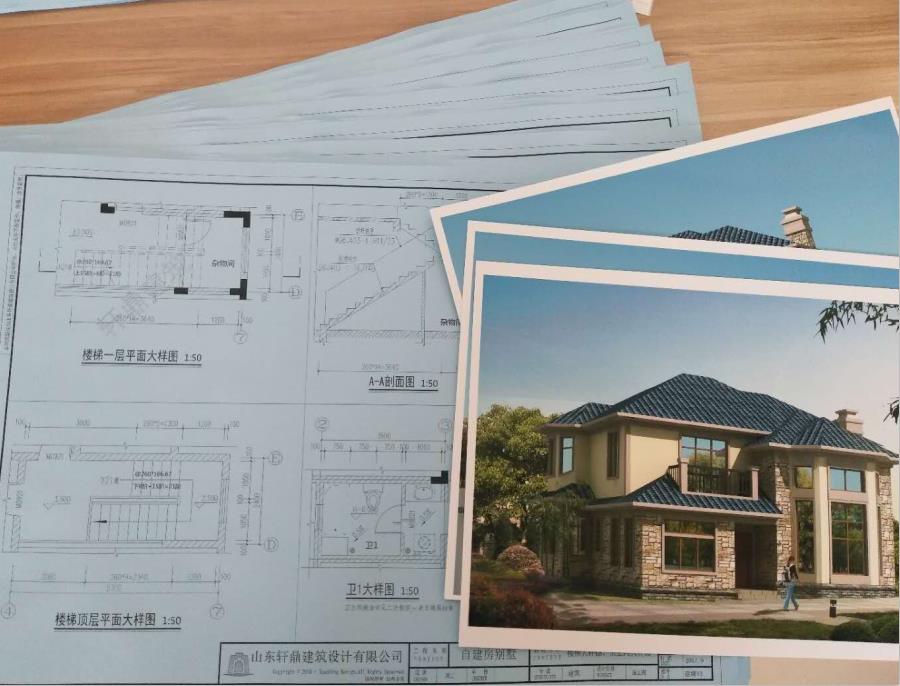

圖紙實拍：
特別說明：我們的這套成品圖紙不包修改和調整，因為圖紙調整是牽一發動全身，改圖甚至比重新設計還要復雜和花費精力，所以我們的圖紙都不做修改。
圖紙非常詳細，若是您喜歡本套風格的設計圖，但是圖紙尺寸和房間功能不符合實際建房要求，這個可以聯系我們這里的主創設計師劉工來按需定制設計，這套全套施工圖及效果圖設計下來是9000的設計費用，若是地基尺寸正好吻合的也直接購買這個成品圖紙的話，這套成品圖紙價格是698元，我們的咨詢電話及微信為18668932208
全國范圍內包郵
